Power SCADA系列

透過Elipse Power SCADA達到即時監控,具有多種報表因應各種不同需求的查詢,使客戶有效管理用電情形。

  1. 即時監控 在監控電腦上，顯示出現場設備的一些狀態，使用者能隨時掌握現場情況，如電驛狀態的監視、保護、量測、控制、通訊等；另外，亦可在監控電腦上顯示設備及實的讀值，做為操作人員隨時了解現場的運轉狀態。

  2. 資料收集 一般會儲存監控設備的運轉狀態資料，提供給操作人員參考，系統能收集即時資訊，紀錄事件數值及時間，隨時都能透過介面來查看資料，以便追蹤並分析，資料都會以時間戳記的方式儲存。

  3. 資料分析 透過收集的資料，分析過濾各項用電訊息，提供相關報表及圖形，進一步可達到提供節電所需的重要資訊參考

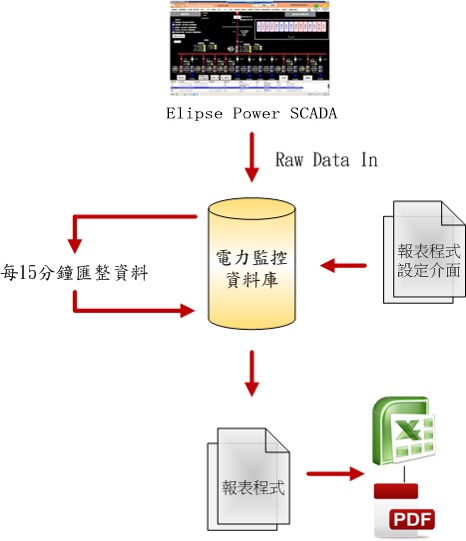

使用Elipse Power SCADA作主要顯示介面並具有下列功能，即時顯示、資料寫入、警報/事件等功能。使用其他輔助程式，將每15分鐘的原始資料彙整成一筆資料並存入資料庫，可利用報表程式調出彙整資料因應不同內容產生相對應之圖表並可輸出為Excel、PDF檔供使用者選擇。

具備下列功能

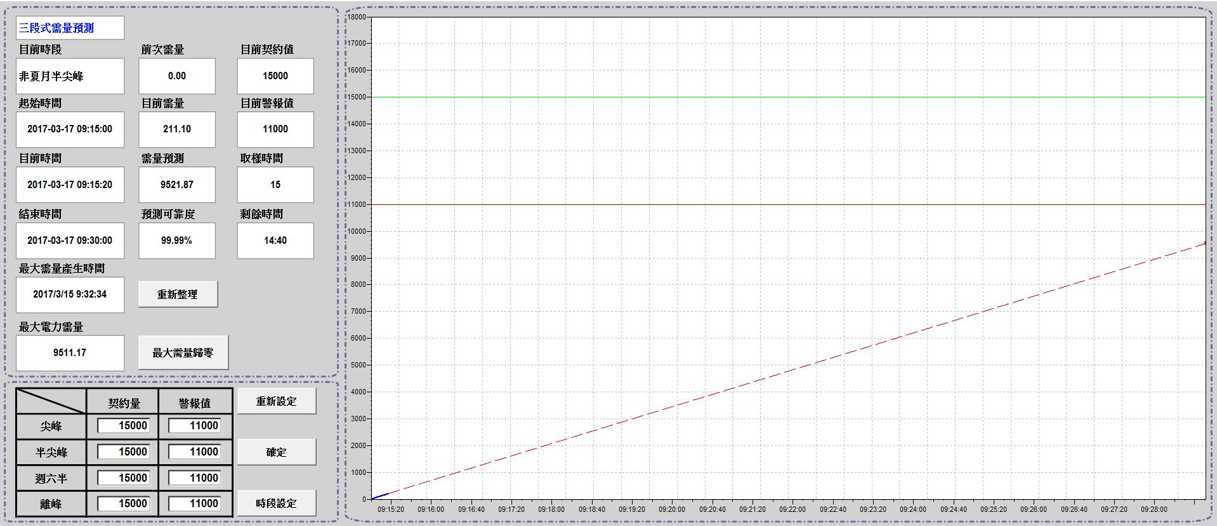

  1. 需量預測顯示即時需量曲線與預測曲線、即時需量、警報曲線、契約容量曲線。

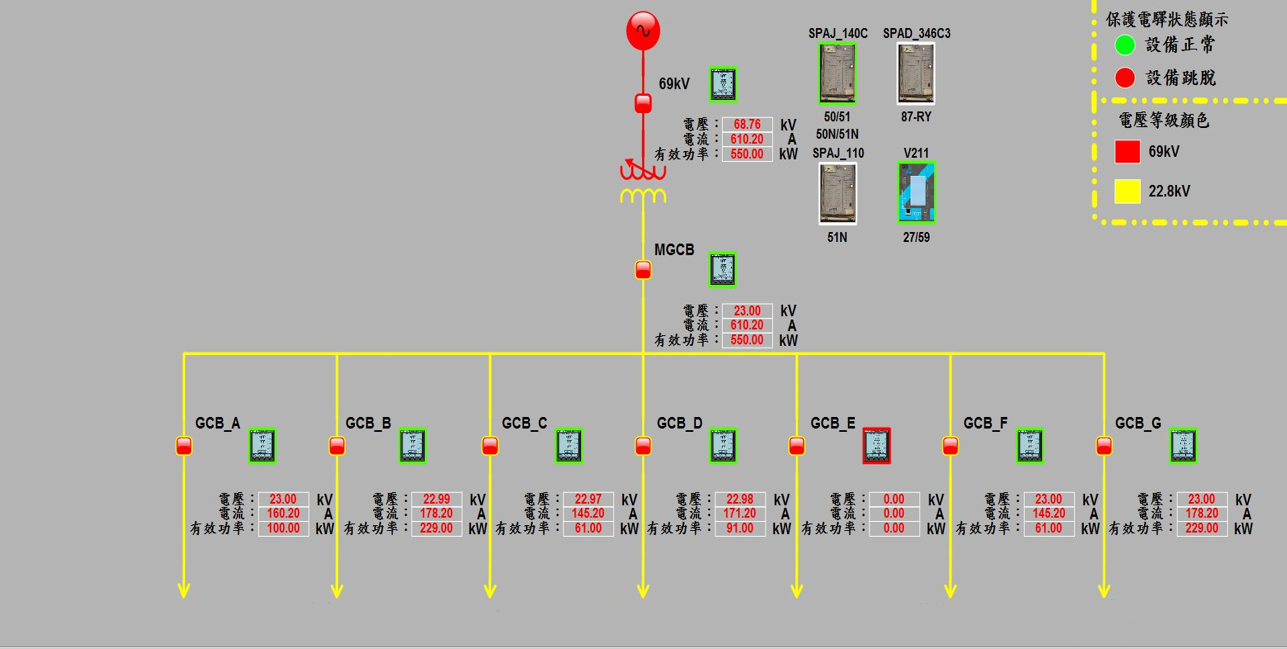

  2. 單線圖 以電力上下游方式顯示電錶、電驛之及時狀態與讀值。

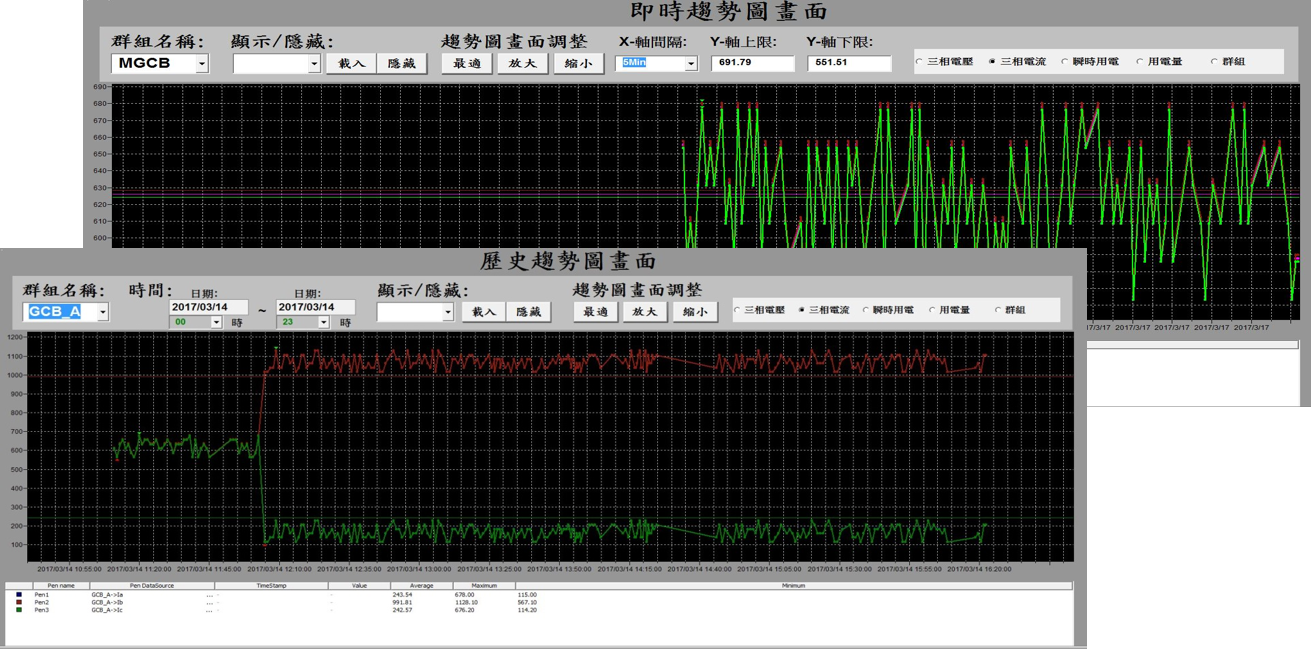

  3. 即時、歷史趨勢圖 可自行選擇欲查詢之設備點位，亦可自行定義群組查詢，使用方便。

  4. 總覽圖 以設備列表方式顯示電錶、電驛之及時狀態與讀值。

  5. 警報/事件 可自行選擇欲查詢之時間、盤名，顯示歷史警報發生時間、警報內容等。

具備下列功能

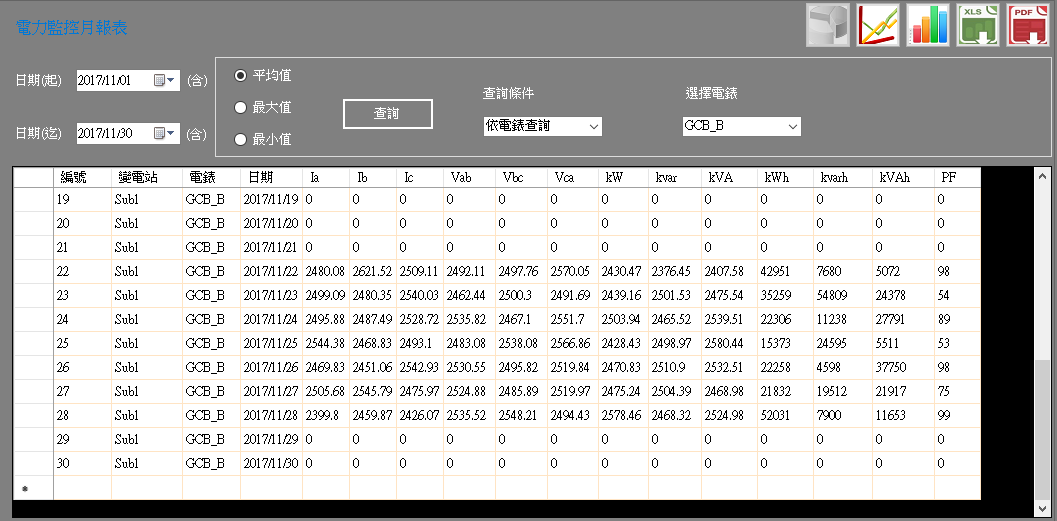

  1. 基本監控報表 可查詢三相電流、三相電壓、kW、kvar、kVA、kWh、kvarh、kVAh及PF等資料。

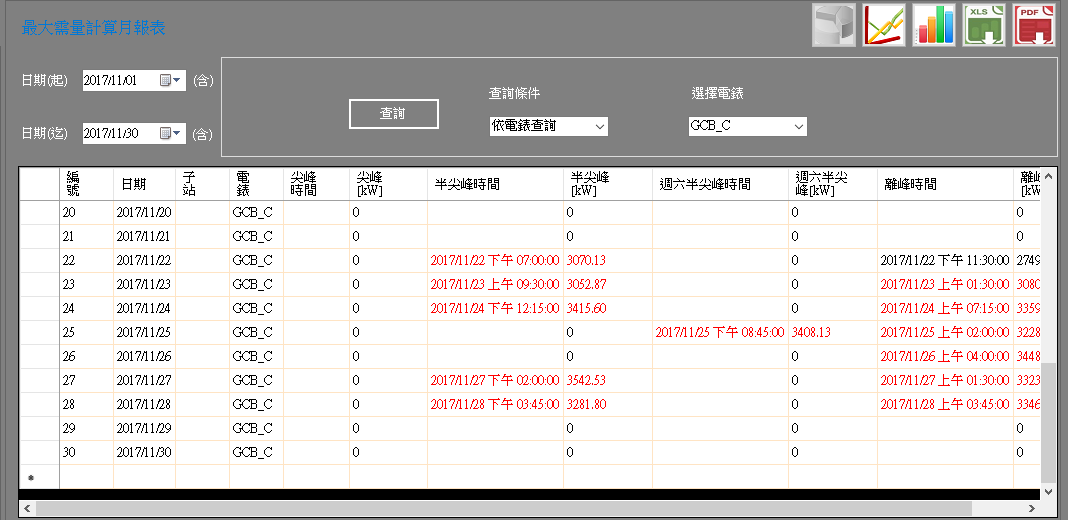

  2. 最大需量報表 可查詢尖峰、半尖峰、週六半尖峰、離峰時刻之最大需量。

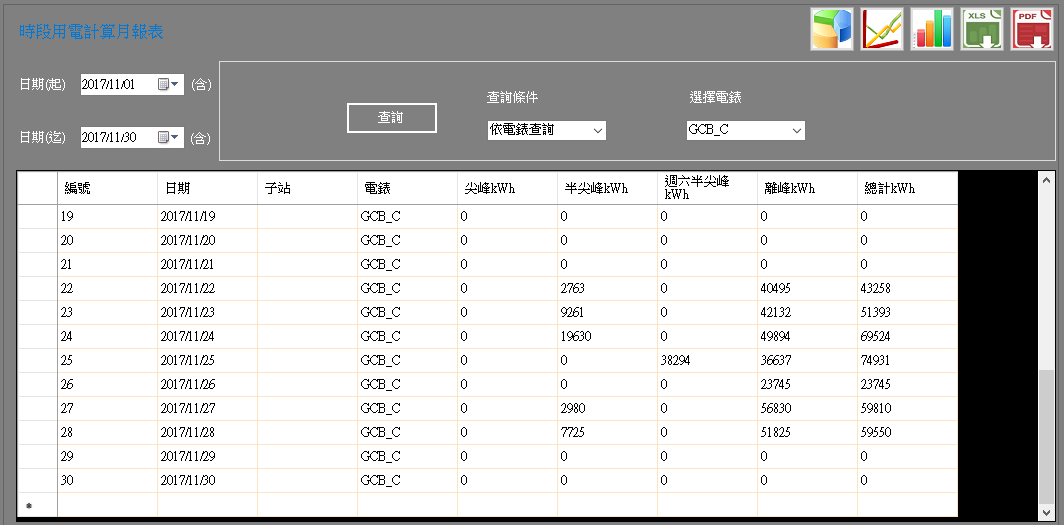

  3. 時段用電報表 可查詢尖峰、半尖峰、週六半尖峰、離峰時刻之用電量。

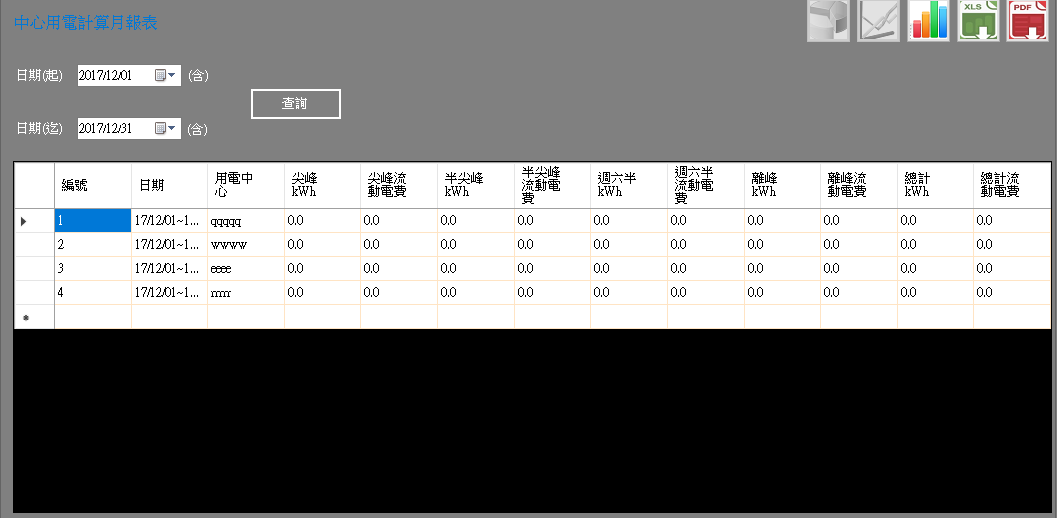

  4. 中心用電報表 可計算各用電中心依照尖峰、半尖峰、週六半尖峰、離峰時刻之用電量、流動電費及各中心之電量及流動電費。

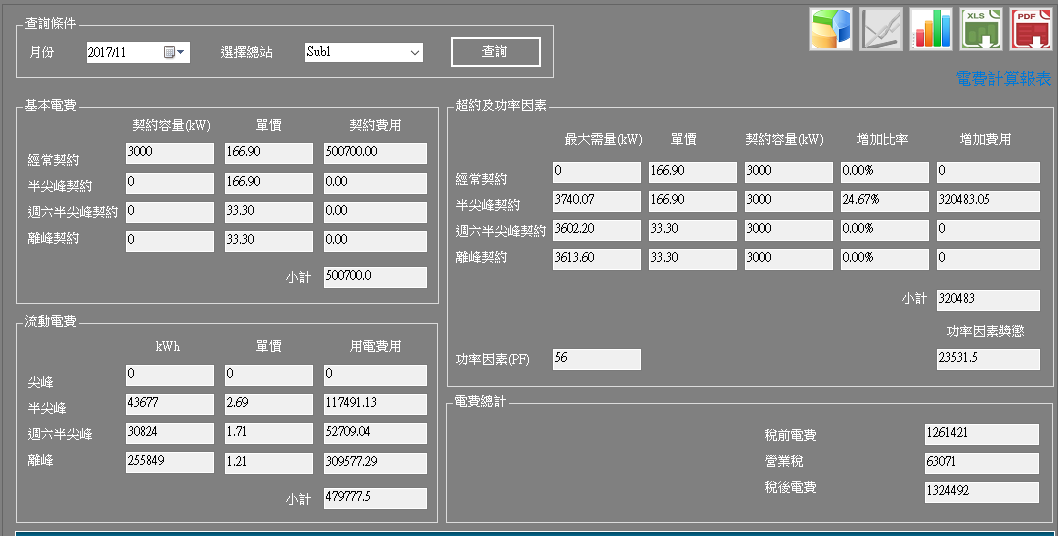

  5. 電費計算報表 可計算各收費時段的基本電費、流動電費、超約罰款、功率因素獎懲及營業稅等相關數值及費用。

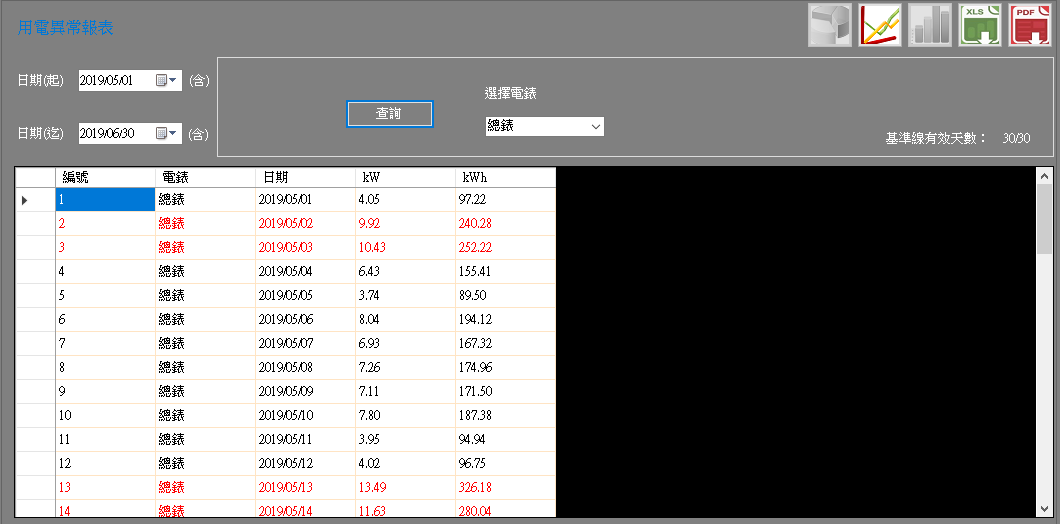

  6. 用電異常報表 依設定之用電異常-電表設定資料，顯示時間區間內每天的平均kW、累計kWh，當數值大於取樣值*上限，顯示為紅色。

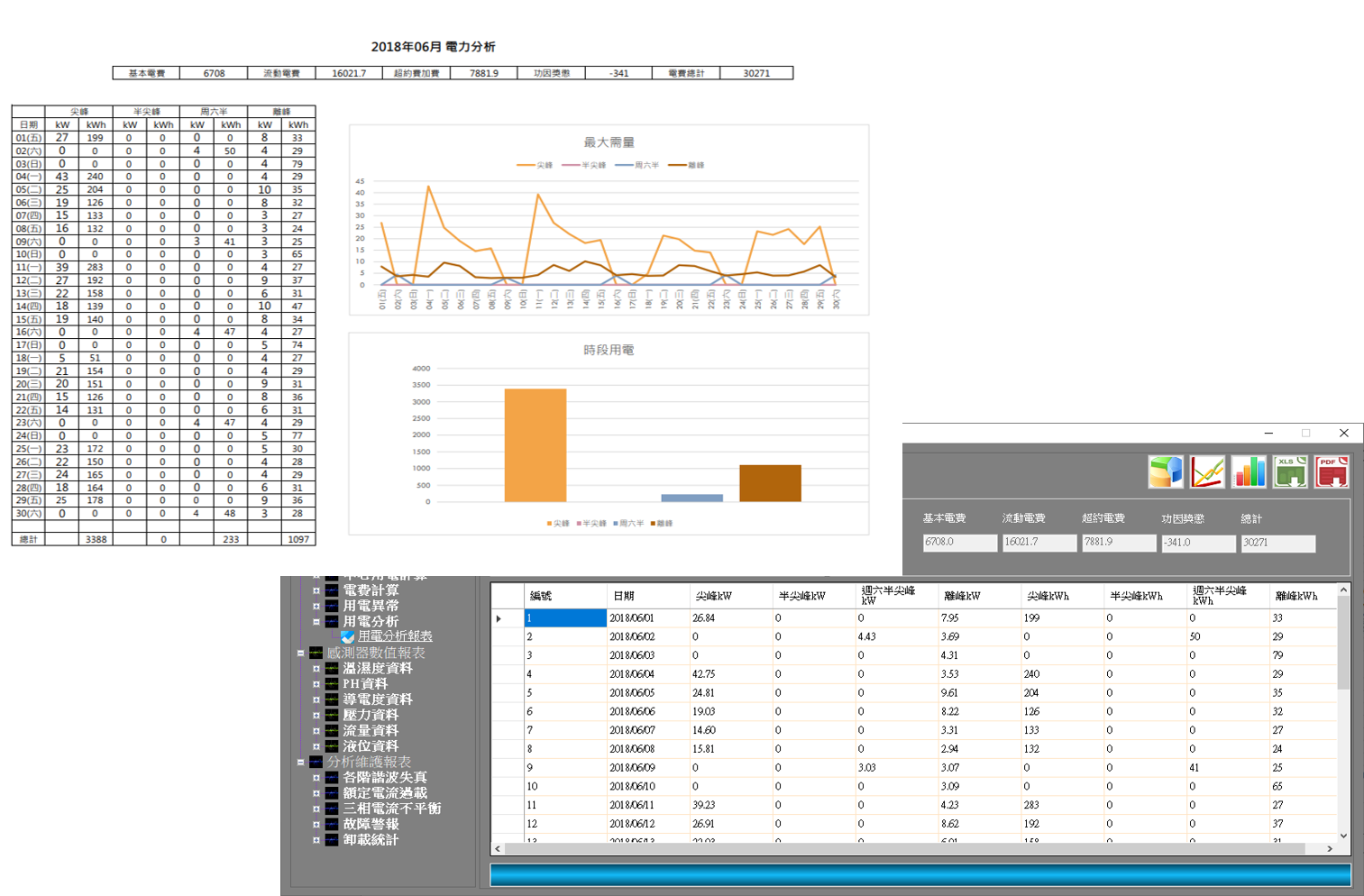

  7. 用電分析報表 依變電站做查詢，顯示一個月內每日各時段kW、kWh值，及當月的各項用電費用。

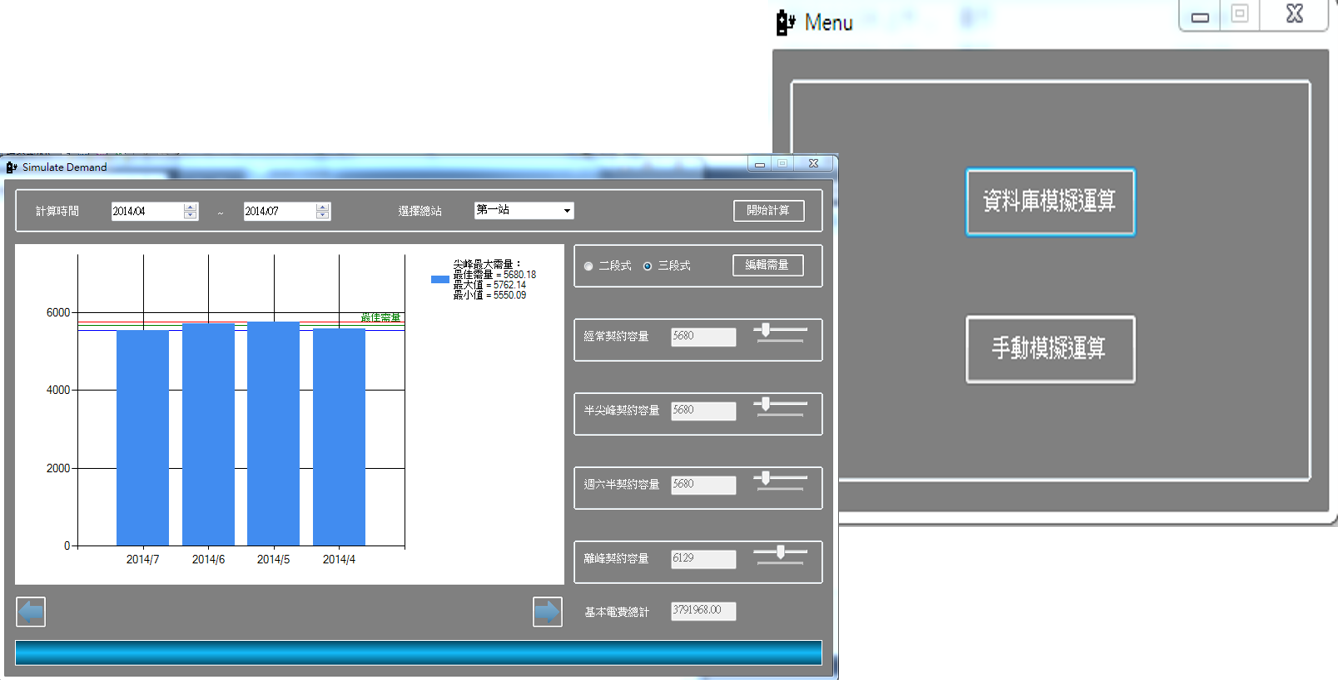

  8. 契約容量建議 可計算二段或三段式最佳契約容量值，作為訂定契約容量之依據。可透過系統讀值分析或手動輸入電費單數值運算。
